红外观察仪（IC / DIG 系列）
覆盖 350–2000 nm 光谱范围的红外 (IR) 观察仪系列：提供基于像增强管（IC 系列）和基于多光子吸收 CMOS 数字相机（DIG 系列）两种技术路线，可用于红外激光束定位、对准以及不可见红外光源（LED、染料激光、GaAs 二极管等）的间接成像观察，支持手持或三脚架（R1/4″）安装，配备可充电电池。
本条目为系列级编目：编号RYM-0027 涵盖多个型号， 本站已收录 10 个型号（见下方型号表）。 询价时请注明具体型号。
单价随原厂汇率、采购批量与批次浮动，请提交参数与数量，由工程团队核算后回复报价单。
产品特性 · KEY FEATURES
- 工作光谱范围 350 – 2000 nm（IC 系列）/ 400 – 1700 nm（DIG 系列）
- 中心分辨率最高 60 Lp/mm（IC 系列）
- 手持 / 三脚架（R1/4″）双模式安装
- 充满电后续航最高 60 小时（IC 系列），可充电
- 支持脉冲光与连续（CW）光探测，标配可调光阑（iris）
- 含 IR 滤光片与 ND 滤光片（OD1、OD2，仅 DIG 系列）
工程规格参数
| 光谱范围 | 350 – 2000 nm（IC）/ 400 – 1700 nm（DIG） | 中心分辨率 | 最高 60 Lp/mm（IC）/ 30 Lp/mm（DIG） |
|---|---|---|---|
| 放大倍率 | 1X / 2X | 可调光阑 | 标配 |
| 电池续航 | 最长 60 小时（IC）/ 连续 9 小时（DIG） | 安装接口 | 手持 / 三脚架 R1/4″ |
* 参数为典型值，实际规格以原厂出货检测报告为准。
产品详情
产品简介

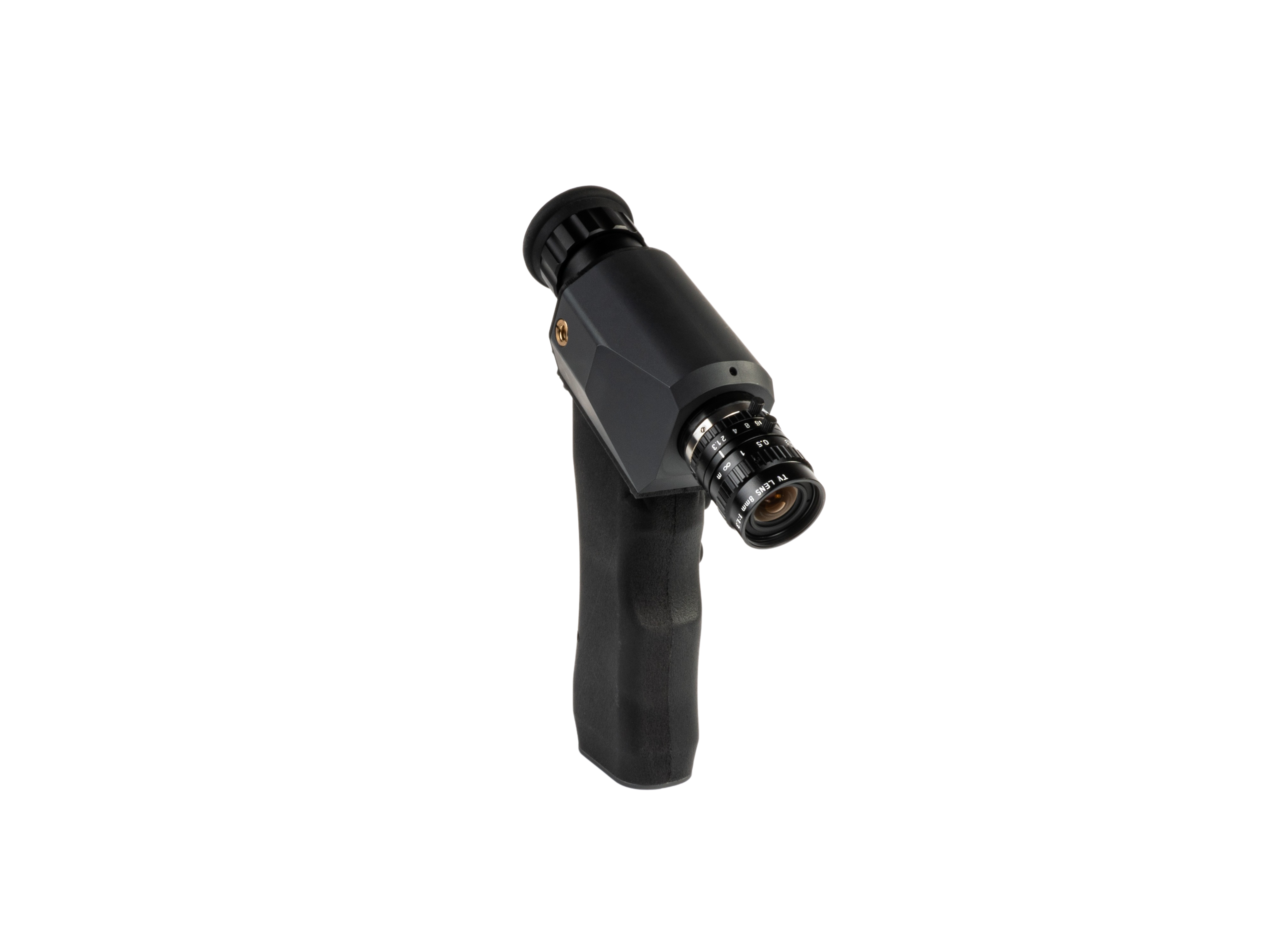

Optogama 红外 (IR) 观察仪系列产品覆盖 350–2000 nm 光谱范围，提供基于像增强管（IC 系列）和基于多光子吸收的 CMOS 数字相机（DIG 系列）两种技术路线，可用于红外激光束定位、对准以及不可见红外光源（LED、染料激光、GaAs 二极管等）的间接成像观察。
所有型号均支持手持或三脚架（R1/4″）安装，配备可充电电池，是实验室、生产线及现场调试中识别杂散反射、定位 IR 光束的常用辅助工具。
应用示例
Nd:YAG、Yb:YAG、Yb:KGW、Ti:Sapphire 等红外激光器的定位与对准；杂散红外反射光路的识别。
GaAs 激光二极管、红外 LED、染料激光及其他 IR 光源的观察。
油墨、颜料等样品的法医分析。
工作原理
DIG 系列数字红外观察仪基于多光子吸收（Multiphoton Absorption, MPA）原理工作。当入射光波长超过硅基探测器的线性光谱响应范围（>1.1 µm）时，通过像素级增益调节，可将成像波段延伸至 1.7 µm，从而实现对 NIR 波段激光及光源的高灵敏度数字成像。
IC 系列高性能像增强红外观察仪基于一级像增强管（image converter tube）设计，用于观察红外激光、LED、染料激光及其他 IR 光源在 350–2000 nm 范围内的间接辐射。其采用 S-1+ 型光电阴极（含较高氧浓度）和 P-20 型荧光屏（峰值发光波长约 550 nm），并配有静电聚焦系统；工作时产生 16–18 kV 加速电压使电子图像轰击荧光屏，最终通过可调节目镜观察 550 nm 的绿色荧光图像。

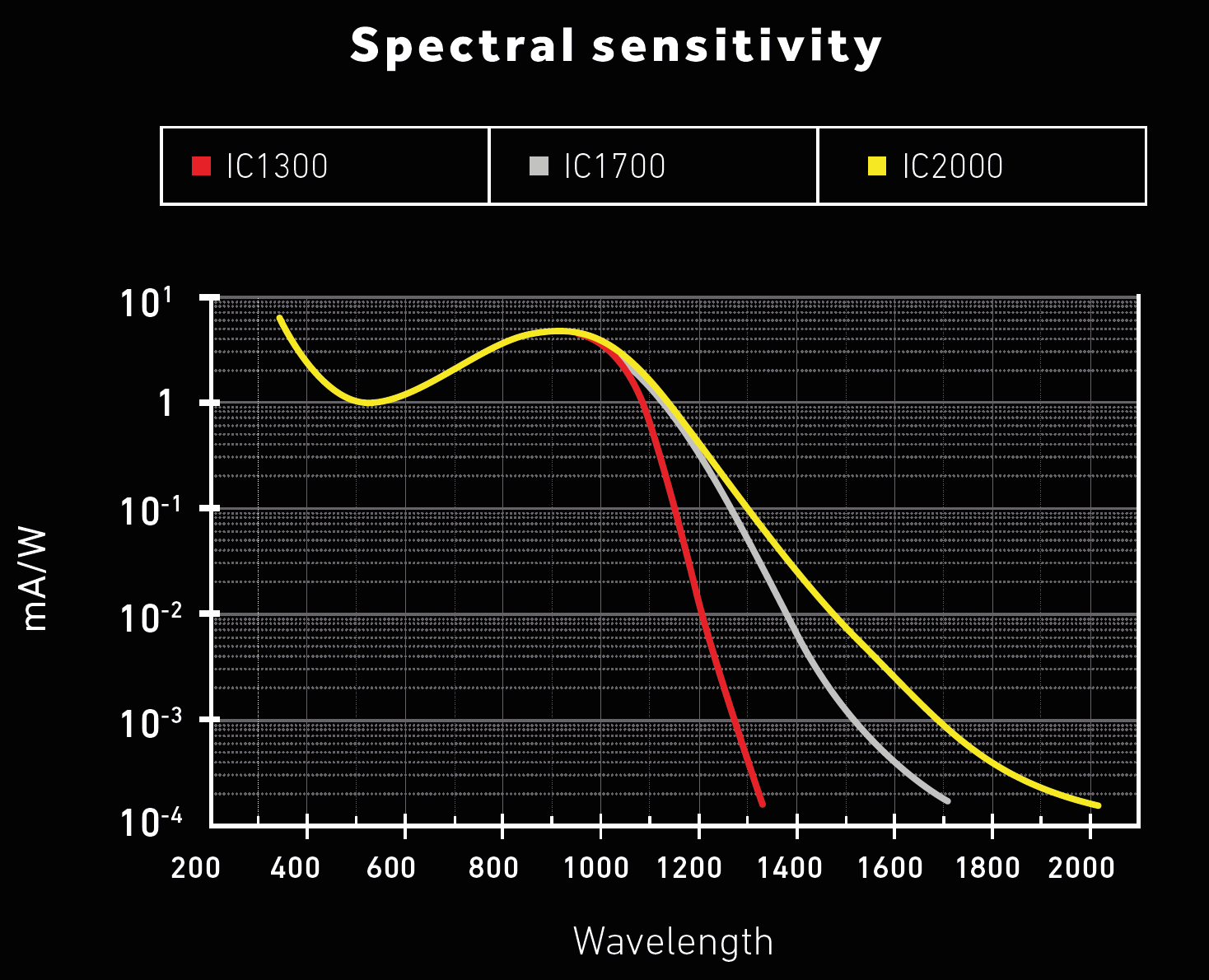

IC 系列光谱灵敏度
IC 系列像增强红外观察仪的光谱灵敏度曲线：IC1300、IC1700、IC2000 三种光电阴极版本分别覆盖至 1300 nm、1700 nm 与 2000 nm。
包装清单（What's in the box?）
(IR) 红外观察仪主机；1X 或 2X 物镜（2X 含 macro ring 接环）；IR 滤光片；手柄；电池与充电器；仪器箱。
ND 滤光片：OD1 与 OD2（仅 DIG 系列）。
像增强型 IR 观察仪规格（IC 系列）
| 项目 | Model 1X | Model 2X |
|---|---|---|
| 光谱范围 | IC1300（350–1300 nm）/ IC1700（350–1700 nm）/ IC2000（350–2000 nm） | 同左 |
| 视场角 | 40° | 20° |
| 放大倍率 | 1X | 2X |
| 调焦范围 | 0.1 m – ∞ | 0.5 m（0.15 m）* – ∞ |
| 物镜 | F1.4 / 25 mm | F1.8 / 50 mm |
| 可调光阑 | 包含 | 包含 |
| 中心分辨率 | 最高 60 Lp/mm | 最高 60 Lp/mm |
| 图像畸变 | 20% | 20% |
| 电池续航（满电） | 最长 60 小时 | 最长 60 小时 |
| 外形尺寸 | 153 × 173 × 51 mm | 153 × 173 × 51 mm |
| 三脚架 / 手柄接口 | R1/4″ | R1/4″ |
数字型 IR 观察仪规格（DIG 系列）
| 项目 | Model 1X | Model 2X |
|---|---|---|
| 光谱范围 | DIG1300（400–1300 nm）/ DIG1700（400–1700 nm） | 同左 |
| 视场角 | 38° | 19° |
| 放大倍率 | 1X | 2X |
| 调焦范围 | 0.1 m – ∞ | 0.5 m（0.15 m）* – ∞ |
| 物镜 | F1.3 / 8 mm | F1.4 / 16 mm |
| 可调光阑 | 包含 | 包含 |
| 中心分辨率 | 最高 30 Lp/mm | 最高 30 Lp/mm |
| 图像畸变 | 0.5% | 0.5% |
| 电池续航（满电） | 连续 9 小时 | 连续 9 小时 |
| 外形尺寸 | 175 × 207 × 51 mm | 175 × 207 × 51 mm |
| 三脚架 / 手柄接口 | R1/4″ | R1/4″ |
附加配件
| 配件名称 |
|---|
| 中性密度滤光片（适用于 1X 或 2X 物镜，3–5% @ 1064 nm） |
| C-mount 相机适配器（适配 IR 手持观察仪） |
| VA-1 视频适配器（适配 IR 手持观察仪） |
| 物镜 2X |
| 物镜 1X |
| Macro / 距离接环 |
| C-mount 接环（兼容任意 CCD 镜头） |
型号对比与订购信息
| 型号 | 光谱灵敏度 | 视场 | 放大倍率 | 物镜 | 电池续航（连续） | SKU |
|---|---|---|---|---|---|---|
| IC1300-1 | 350–1300 nm | 40° | 1X | F1.4 / 25 mm | 最长 60 小时 | 35829 |
| IC1700-1 | 350–1700 nm | 40° | 1X | F1.4 / 25 mm | 最长 60 小时 | 35837 |
| IC2000-1 | 350–2000 nm | 40° | 1X | F1.4 / 25 mm | 最长 60 小时 | 35838 |
| IC1300-2 | 350–1300 nm | 20° | 2X | F1.8 / 50 mm | 最长 60 小时 | 35839 |
| IC1700-2 | 350–1700 nm | 20° | 2X | F1.8 / 50 mm | 最长 60 小时 | 35840 |
| IC2000-2 | 350–2000 nm | 20° | 2X | F1.8 / 50 mm | 最长 60 小时 | 35841 |
| DIG1300-1 | 400–1300 nm | 38° | 1X | F1.3 / 8 mm | 9 小时 | 35842 |
| DIG1300-2 | 400–1300 nm | 19° | 2X | F1.4 / 16 mm | 9 小时 | 35843 |
| DIG1700-1 | 400–1700 nm | 38° | 1X | F1.3 / 8 mm | 9 小时 | 35844 |
| DIG1700-2 | 400–1700 nm | 19° | 2X | F1.4 / 16 mm | 9 小时 | 35845 |
