探头支架与透镜支架
光谱仪支架与定位附件：可调节准直透镜支架（74-ACH）、光学立柱支架（OPM-SMA）与反射探头支架（RPH-1 / RPH-2 / RPH-ADP），用于样品定位与光路固定，保障测量的稳定性与重复性。
本条目为系列级编目：编号RYM-0023 涵盖多个型号， 本站已收录 5 个型号（见下方型号表）。 询价时请注明具体型号。
单价随原厂汇率、采购批量与批次浮动，请提交参数与数量，由工程团队核算后回复报价单。
产品特性 · KEY FEATURES
- 74-ACH 可在垂直和水平方向多位置安装透镜，适配大型或厚样品透射测量
- OPM-SMA 支持在光学面包板上定位安装 74 系列准直透镜与 SMA 905 光纤终端
- RPH 系列支架可将反射探头与样品平面定位成 45° 和 90° 角
- 支持平面与曲面样品的反射测量
- 提供 1/4 英寸（6.35 mm）和 1/8 英寸（3.17 mm）探头直径兼容，RPH-ADP 适配器扩展兼容性
- RPH-2 兼容优质 SMA 905 接口（QSMA）的标准光纤
工程规格参数
| 覆盖型号 | 74-ACH / OPM-SMA / RPH-1 / RPH-2 / RPH-ADP | 探头架定位 | 45° 和 90° |
|---|---|---|---|
| 探头直径 | 6.35 mm / 3.17 mm（带 RPH-ADP） | 材质 | 黑色阳极氧化铝 + 不锈钢 |
| 接口 | SMA 905 / 3/8-24 透镜螺纹 / 8-32 与 M6 立柱孔 |
* 参数为典型值，实际规格以原厂出货检测报告为准。
产品详情
产品系列一览
| 型号 | 产品名称 | 类型 | 主要用途 |
|---|---|---|---|
| 74-ACH | 可调节准直透镜支架 | 透镜支架 | 垂直与水平多位置安装透镜，适配大型或厚样品透射测量 |
| OPM-SMA | 光学立柱支架 | 安装底座/夹具 | 在光学面包板上定位安装 74 系列准直透镜与 SMA 905 光纤终端 |
| RPH-1 | 反射探头支架 | 探头支架 | 将反射探头与样品平面定位成 45°、90° 角，支持平面与曲面样品 |
| RPH-2 | 反射探头支架 | 探头支架 | 兼容反射探头及配备优质 SMA 905 接口（QSMA）的标准光纤 |

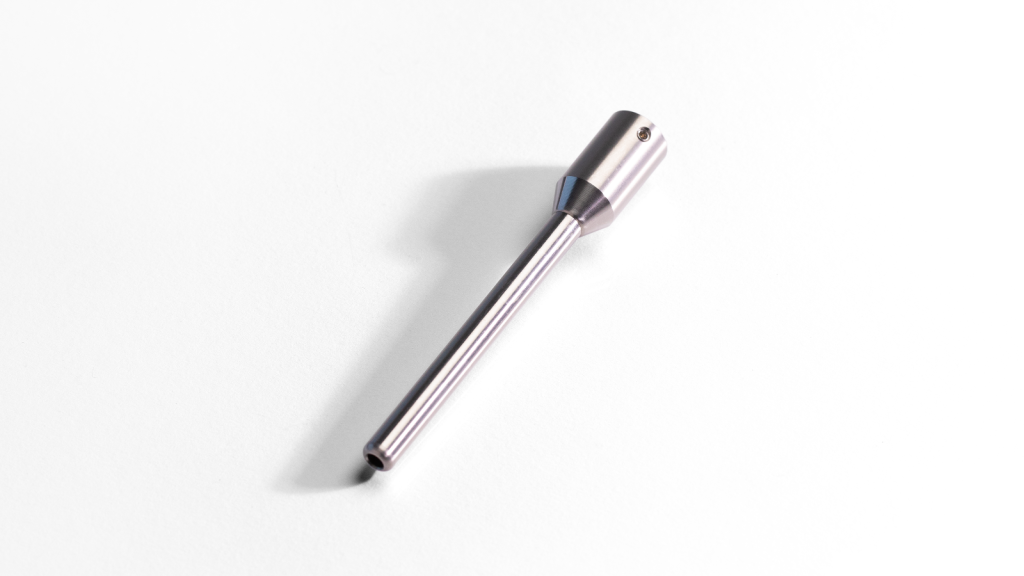

| RPH-ADP | 反射探头支架适配器 | 适配器 | 使 1/8 英寸（3.17 mm）反射探头适配 RPH-1 支架 |
光学透镜支架与安装底座

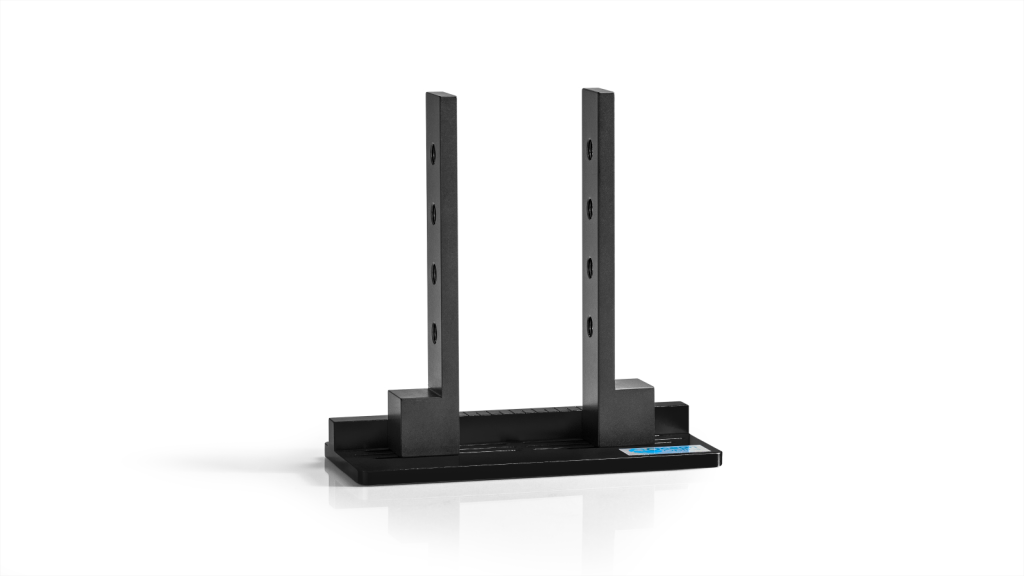

74-ACH 可调节准直透镜支架是一个多功能组件，设计用于在垂直和水平方向上以多个位置安装透镜，特别适用于大型或厚样品的透射测量。

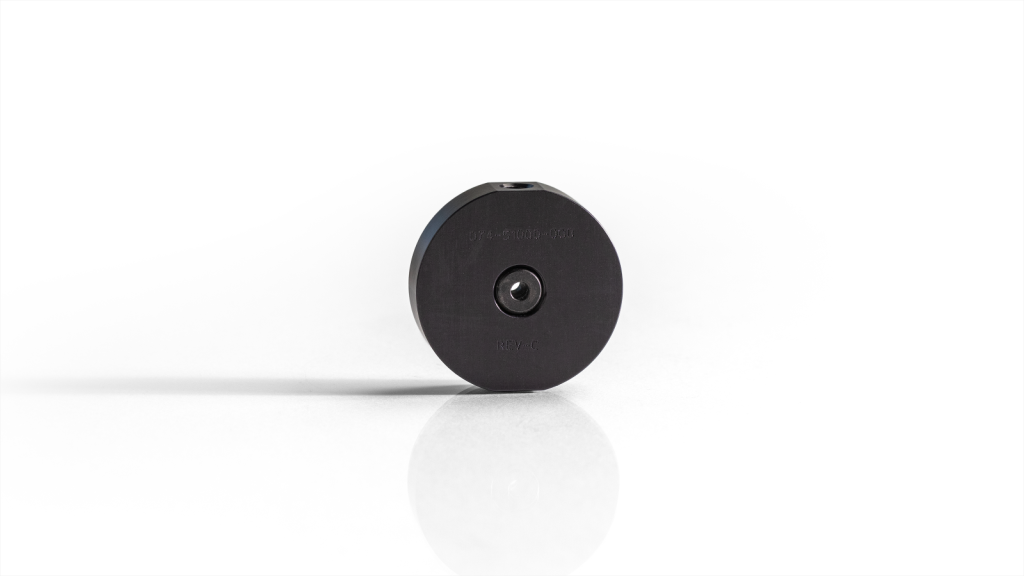

OPM-SMA 是用于安装 74 系列准直透镜和 SMA 905 光纤终端的夹具，包括一个直径 1.5 英寸的圆盘，带 3/8-24 螺纹用于透镜安装，并配备特殊适配器使 SMA 905 光纤终端与 OPM-SMA 表面齐平；配备 8-32（英制）和 M6（公制）螺纹用于连接光学立柱。
| 规格 | 74-ACH | OPM-SMA |
|---|---|---|
| 类型 | 可调节准直镜头支架 | 光学支架 |
| 底座材料 | 黑色阳极氧化铝 | 黑色阳极氧化铝（支架）和不锈钢（支柱） |
| 安装杆材料 | 黑色阳极氧化铝 | 不适用 |
| 安装杆定位 | 四个 3/8-24 孔，间距 25.4 mm | 不适用 |
| 安装杆螺纹 | 适配 3/8-24 螺纹透镜；10-32 固定螺钉调节杆 | 不适用 |
| 连接器螺纹 | 不适用 | 3/8-24（透镜支架）；8-32（安装孔） |
| 准直透镜 | 无 | 无 |
| 尺寸 | 底座 7.62 x 15.24 x 0.64 cm；装配高度 15.24 cm | 直径 38.1 x 宽 10.2 mm |
| 重量 | < 500 g | 130 g |
反射探头支架
反射探头支架是坚固耐用、使用简单的机械夹具，用于将反射探头与平面定位成 45° 和 90° 角，支持平面与曲面样品测量。RPH-1 兼容 1/4 英寸（6.35 mm）和 1/8 英寸（3.17 mm）直径的反射探头（1/8 英寸需配 RPH-ADP 适配器）；RPH-2 专为反射探头及配备优质 SMA 905 接口（QSMA）的标准光纤设计。
| 型号 | 描述 | 探头架定位 | 反射探头适配器 | 反射探头尺寸 |
|---|---|---|---|---|
| RPH-1 | 阳极氧化铝反射探头支架 | 45° 和 90° | 是 | 6.35 mm；3.17 mm（带 RPH-ADP） |
| RPH-ADP | 反射探头支架适配器 | 不适用 | 不适用 | 适配 6.35 mm 和 3.17 mm 直径反射探头 |
典型应用场景
透射测量：74-ACH 支持垂直和水平方向多位置安装透镜，适用于大型或厚样品的透射测量。
反射测量：RPH 系列支架可将反射探头与样品平面定位成 45° 和 90° 角，支持平面与曲面样品。
光路搭建：OPM-SMA 支持在光学面包板上定位安装透镜与 SMA 905 光纤终端，便于模块化光谱仪光路搭建。
