光学仪器RYM-0021

Ocean Optics官方授权分销系列编号: RYM-0021

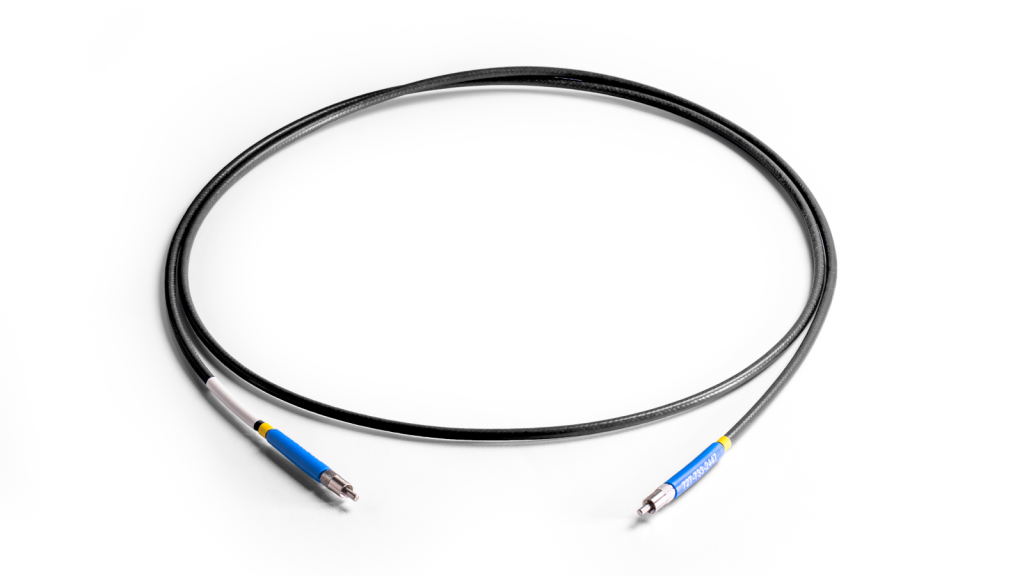

光谱光纤组件系列

覆盖紫外、可见到近红外波段的完整光纤产品线：标准光纤跳线、抗紫外老化光纤（SR/XSR）、BIF 与 Splitter 分叉光纤及带定位键的特种接口光纤，均为模块化光谱系统的照明传输与信号采集链路。

本条目为系列级编目：编号RYM-0021 涵盖多个型号，本站已收录 85 个型号（见下方型号表）。询价时请注明具体型号。

波长范围180 – 2100 nm（依系列）

纤芯直径8 – 1000 µm

接口SMA 905（含加长滚花套环；PL 系列带定位键）

护套硅胶编织线圈 / 不锈钢 BX / PVDF 拉链套管

价格与交期 (Quotation)

提交需求后核价回复

单价随原厂汇率、采购批量与批次浮动，请提交参数与数量，由工程团队核算后回复报价单。

原厂溯源 · 海关单据齐全PARAM-DRIVEN QUOTATION

数据手册整理中

产品特性 · KEY FEATURES

全谱段覆盖：180–2100 nm（依系列），从深紫外到近红外
纤芯直径 8 – 1000 µm，长度 0.25 – 2 m，支持定制
精密 SMA 905 接口与加长滚花套环，便于操作
护套选项：硅胶涂层钢质编织线圈 / 不锈钢 BX / PVDF 拉链式套管
SR/XSR 系列抗紫外光致劣化，适合深紫外长期应用
BIF Y 型分叉与 Splitter 三光纤结构，支持多通道同步检测

工程规格参数

波长范围	180 – 2100 nm（依系列）	纤芯直径	8 – 1000 µm
接口	SMA 905（含加长滚花套环；PL 系列带定位键）	护套	硅胶编织线圈 / 不锈钢 BX / PVDF 拉链套管
标准长度	0.25 / 0.5 / 1 / 1.5 / 2 m	子系列	标准跳线 · SR/XSR 抗紫外 · BIF/Splitter 分叉 · PL 定位键

* 参数为典型值，实际规格以原厂出货检测报告为准。

产品详情

产品系列一览

子系列	代表产品	波长范围	主要特点
紫外-可见光纤	QP 系列 UV-VIS / UV-BX	300–1100 nm	高羟基石英光纤，照明与信号读取双功能
可见-近红外光纤	QP 系列 VIS-NIR / VIS-BX	400–2100 nm	低羟基光纤，近红外传输效率优化
单模光纤	P8 / QP8 系列	1300–1600 nm	8 µm 纤芯，专为激光器与窄光谱范围应用设计
SR 抗紫外老化光纤	QP 系列 SR / SR-BX	200–1100 nm	抗光致劣化，聚酰亚胺或铝质防护结构
XSR 抗紫外老化光纤	QP 系列 XSR	180–900 nm	极端抗紫外老化，不锈钢 BX 护套
紫外-可见 BIF 分叉光纤	QBIF-UV-VIS 系列	300–1100 nm	Y 型结构，高 OH 光纤，光信号均衡分配
可见-近红外 BIF 分叉光纤	QBIF-VIS-NIR 系列	400–2100 nm	Y 型结构，低 OH 光纤
混合式 BIF 分叉光纤	QBIF-MIXED 系列	300–1100 / 400–2100 nm	单组件同时覆盖 UV-VIS 与 VIS-NIR 双波段
Splitter 分叉光纤	SPLIT 系列	300–1100 或 400–2100 nm	三光纤结构，可精确控制分光比例
带定位键的 SMA 光纤	PL 系列	300–1100 和 400–2100 nm	定位凹槽保证可重复对准，颜色编码识别

紫外-可见光纤（UV-VIS）

优质级紫外-可见光纤组件采用高羟基（高 OH）石英光纤，可在 300–1100 nm 波长范围内实现高效传输，兼具照明与信号读取双重功能，可轻松连接至海洋光学光谱仪、光源及采样附件。

规格要点：纤芯直径 50 / 100 / 200 / 400 / 600 / 1000 µm；缓冲涂层聚酰亚胺（≤600 µm）或丙烯酸酯（1000 µm）；护套为硅胶涂层钢质编织线圈或不锈钢 BX；SMA905 接口。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QP50-2-UV-VIS	50 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
QP50-2-UV-BX	50 µm	—	2 m	不锈钢 BX	4	2
QP100-2-UV-VIS	100 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
QP100-2-UV-BX	100 µm	—	2 m	不锈钢 BX	4	2
QP200-2-UV-VIS	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
QP200-2-UV-BX	200 µm	—	2 m	不锈钢 BX	8	4
QP400-1-UV-VIS	400 µm	聚酰亚胺	1 m	硅胶编织线圈	16	8
QP400-2-UV-VIS	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
QP400-2-UV-BX	400 µm	—	2 m	不锈钢 BX	16	8
QP600-025-UV	600 µm	聚酰亚胺	0.25 m	硅胶编织线圈	24	12
QP600-025-UV-BX	600 µm	—	0.25 m	不锈钢 BX	24	12
QP600-1-UV-VIS	600 µm	聚酰亚胺	1 m	硅胶编织线圈	24	12
QP600-2-UV-VIS	600 µm	聚酰亚胺	2 m	硅胶编织线圈	24	12
QP600-2-UV-BX	600 µm	—	2 m	不锈钢 BX	24	12
QP1000-2-UV-VIS	1000 µm	丙烯酸酯	2 m	硅胶编织线圈	40	20
QP1000-2-UV-BX	1000 µm	—	2 m	不锈钢 BX	40	20

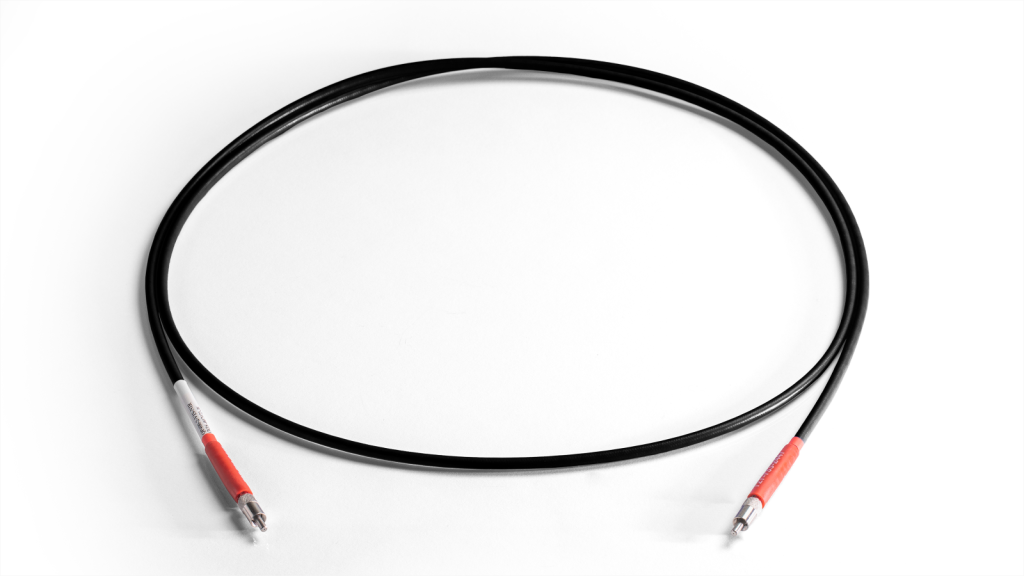

可见-近红外光纤（VIS-NIR）

优质级可见-近红外光纤组件采用低羟基（Low-OH）光纤材料，在 400–2100 nm 波长范围内具有最优化的光传输效率，信号输出稳定一致，兼具照明和信号读取双重功能。

规格要点：纤芯直径 50 / 100 / 200 / 400 / 600 / 1000 µm；护套为硅胶涂层钢质编织线圈或不锈钢 BX；SMA 905 接口。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QP50-2-VIS-NIR	50 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
QP50-2-VIS-BX	50 µm	—	2 m	不锈钢 BX	4	2
QP100-2-VIS-NIR	100 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
QP100-2-VIS-BX	100 µm	—	2 m	不锈钢 BX	4	2
QP200-2-VIS-NIR	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
QP200-2-VIS-BX	200 µm	—	2 m	不锈钢 BX	8	4
QP400-1-VIS-NIR	400 µm	聚酰亚胺	1 m	硅胶编织线圈	16	8
QP400-2-VIS-NIR	400 µm	—	2 m	硅胶编织线圈	16	8
QP400-2-VIS-BX	400 µm	—	2 m	不锈钢 BX	16	8
QP600-025-VIS-NIR	600 µm	聚酰亚胺	0.25 m	硅胶编织线圈	24	12
QP600-025-VIS-BX	600 µm	—	0.25 m	不锈钢 BX	24	12
QP600-1-VIS-NIR	600 µm	—	1 m	硅胶编织线圈	24	12
QP600-2-VIS-NIR	600 µm	—	2 m	硅胶编织线圈	24	12
QP600-2-VIS-BX	600 µm	—	2 m	不锈钢 BX	24	12
QP1000-2-VIS-NIR	1000 µm	丙烯酸酯	2 m	硅胶编织线圈	40	20
QP1000-2-VIS-BX	1000 µm	—	2 m	不锈钢 BX	40	20

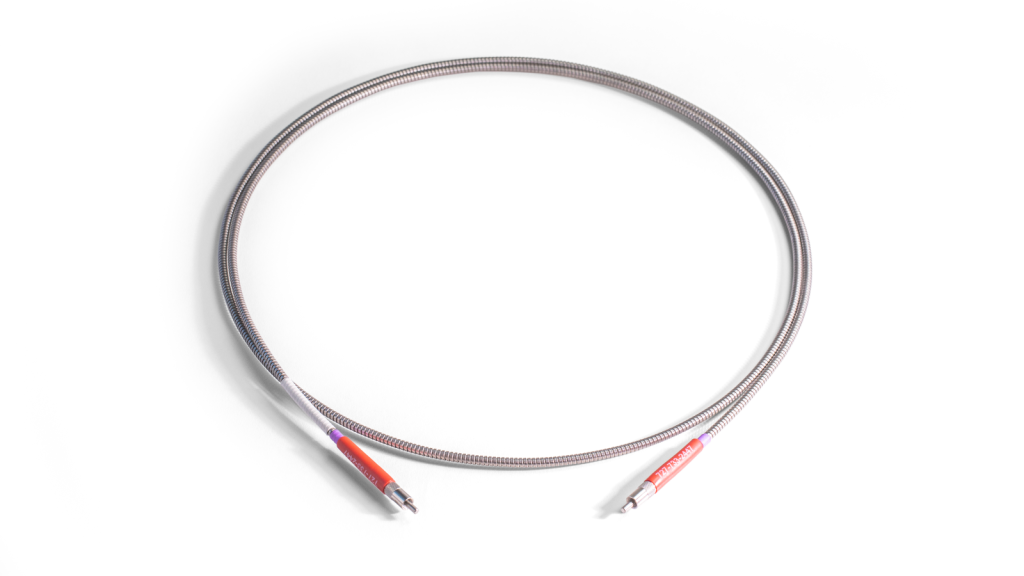

单模光纤

单模光纤跳线在 1300–1600 nm 波长范围内实现高效传输。8 µm 纤芯专为激光器及其他窄光谱范围光源设计，可在需要高相干性与低模式噪声的系统中作为可靠的传输链路。

规格要点：纤芯 8 µm；长度 0.25 / 0.5 / 1 / 1.5 / 2 m；弯曲半径 LTBR 4 cm、STBR 2 cm；SMA905 接口。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
P8-2-SMA	8 µm	丙烯酸脂	2 m	PVDF 拉链式套管	4	2
QP8-2-SMA	8 µm	双丙烯酸酯	2 m	硅胶编织线圈	4	2
QP8-2-SMA-BX	8 µm	双丙烯酸酯	2 m	不锈钢 BX	4	2

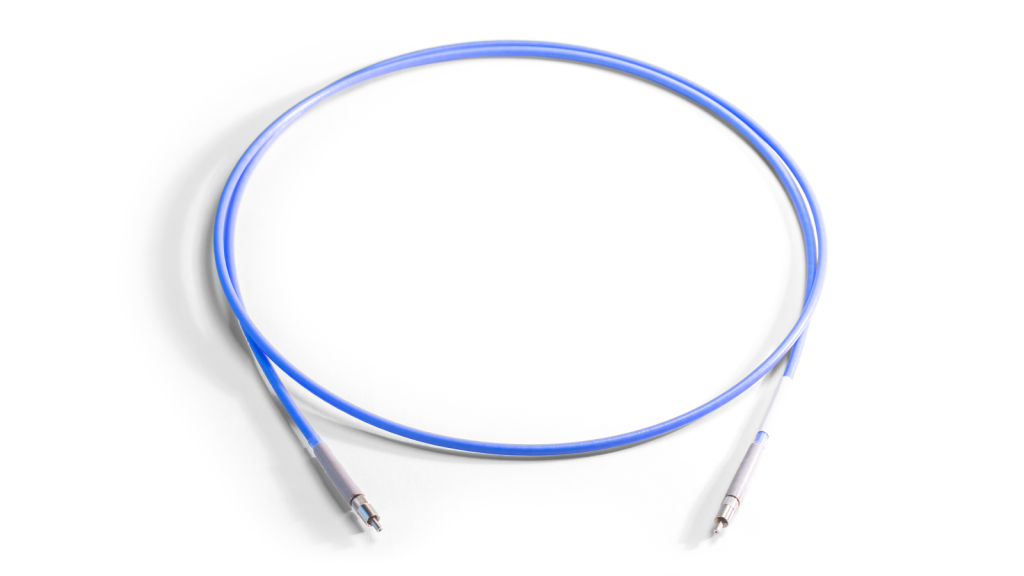

SR 抗紫外老化光纤

SR（Solarization-Resistant）光纤专为深紫外波段（200–300 nm）应用设计，通过聚酰亚胺缓冲涂层或铝质防护结构抑制紫外线导致的传输衰减，在长期深紫外曝光下保持稳定传输。适用于荧光激发、深紫外 LED 测量、UV 光刻监测、等离子体诊断等场景。

规格要点：波长 200–1100 nm；纤芯 200 – 1000 µm；聚酰亚胺涂层或铝质防护；硅胶编织线圈 / 不锈钢 BX 护套。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QP200-2-SR-BX	200 µm	—	2 m	不锈钢 BX	8	2
QP300-1-SR	300 µm	聚酰亚胺	1 m	硅胶编织线圈	12	6
QP300-1-SR-BX	300 µm	—	1 m	不锈钢 BX	12	6
QP400-025-SR	400 µm	聚酰亚胺	0.25 m	硅胶编织线圈	16	8
QP400-025-SR-BX	400 µm	—	0.25 m	不锈钢 BX	16	8
QP400-2-SR	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
QP400-2-SR-BX	400 µm	—	2 m	不锈钢 BX	16	8
QP600-025-SR	600 µm	聚酰亚胺	0.25 m	硅胶编织线圈	24	12
QP600-025-SR-BX	600 µm	—	0.25 m	不锈钢 BX	24	12
QP600-1-SR	600 µm	聚酰亚胺	1 m	硅胶编织线圈	24	12
QP600-1-SR-BX	600 µm	—	1 m	不锈钢 BX	24	12
QP600-2-SR	600 µm	聚酰亚胺	2 m	硅胶编织线圈	24	12
QP600-2-SR-BX	600 µm	—	2 m	不锈钢 BX	24	12
QP1000-2-SR	1000 µm	聚酰亚胺	2 m	硅胶编织线圈	40	20

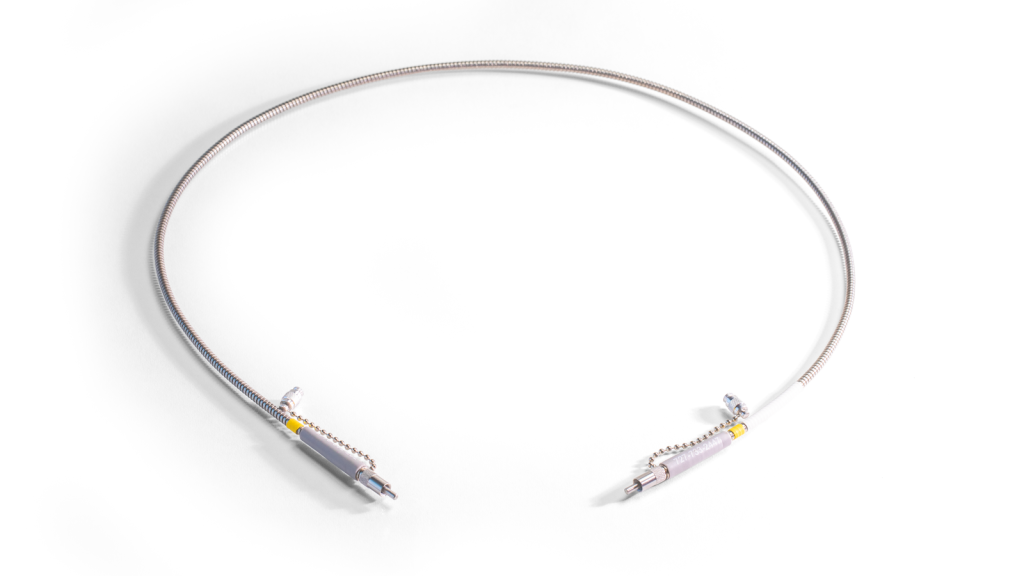

XSR 深紫外光纤

XSR 深紫外光纤专为紫外–可见光波段应用设计，采用聚酰亚胺涂层或铝质缓冲层抑制 <300 nm 紫外辐射下的光致劣化效应，确保紫外波段测量的长期稳定性与数据准确性。

规格要点：波长 180–900 nm；纤芯 115 / 230 / 450 / 600 µm；聚酰亚胺缓冲层；标准长度 0.25 – 2 m；不锈钢 BX 护套（可选硅胶单线圈）；SMA905 接口。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QP115-025-XSR	115 µm	聚酰亚胺	0.25 m	不锈钢 BX	4	2
QP115-1-XSR	115 µm	聚酰亚胺	1 m	不锈钢 BX	4	2
QP115-2-XSR	115 µm	聚酰亚胺	2 m	不锈钢 BX	4	2
QP230-025-XSR	230 µm	聚酰亚胺	0.25 m	不锈钢 BX	4	2
QP230-1-XSR	230 µm	聚酰亚胺	1 m	不锈钢 BX	4	2
QP230-2-XSR	230 µm	聚酰亚胺	2 m	不锈钢 BX	4	2
QP450-025-XSR	450 µm	聚酰亚胺	0.25 m	不锈钢 BX	16	8
QP450-1-XSR	450 µm	聚酰亚胺	1 m	不锈钢 BX	16	8
QP450-2-XSR	450 µm	聚酰亚胺	2 m	不锈钢 BX	16	8
QP600-025-XSR	600 µm	聚酰亚胺	0.25 m	不锈钢 BX	24	12
QP600-1-XSR	600 µm	聚酰亚胺	1 m	不锈钢 BX	24	12
QP600-2-XSR	600 µm	聚酰亚胺	2 m	不锈钢 BX	24	12

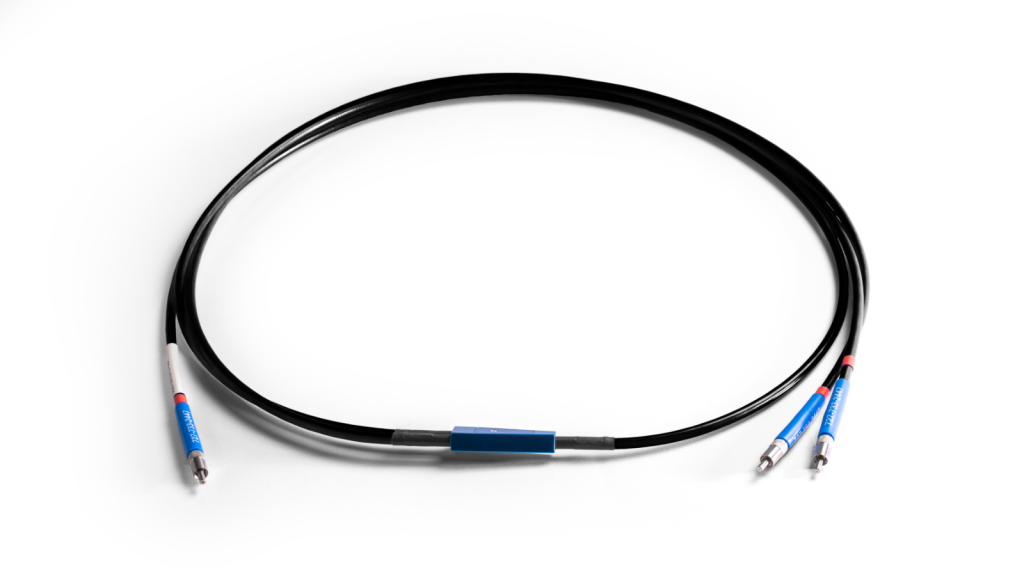

紫外-可见 BIF 分叉光纤

BIF 分叉光纤组件在公共端集成双光纤，另一端分叉为两支独立光纤。紫外-可见 BIF 采用高 OH 光纤材料，在 300–1100 nm 波长范围内实现高效光传输，Y 型结构可将光信号均衡分配。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QBIF50-UV-VIS	50 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
QBIF200-UV-VIS	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
QBIF400-UV-VIS	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
QBIF600-UV-VIS	600 µm	聚酰亚胺	2 m	硅胶编织线圈	24	12
QBIF600-UV-BX	600 µm	—	2 m	不锈钢 BX	24	12

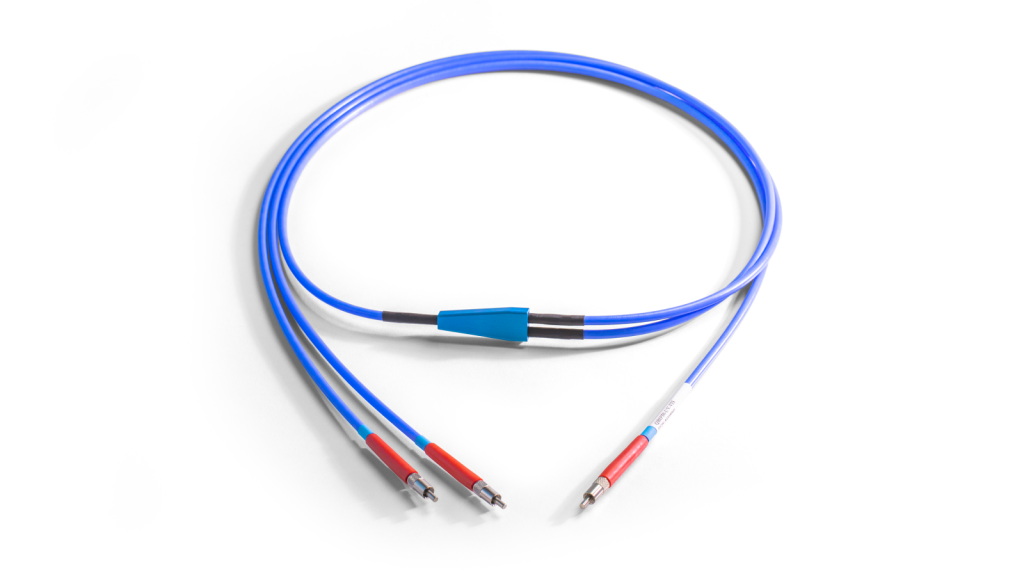

可见-近红外 BIF 分叉光纤

可见-近红外 BIF 分叉光纤采用低 OH 光纤材料，在 400–2100 nm 波长范围内实现高效光传输，可将单一光源的光信号均衡分配至两个不同检测点，或将同一采样点的光信号同步传输至两台光谱仪。

典型应用：反射率、吸光度与荧光测量；野外勘测与工业检测等恶劣环境应用。

型号	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QBIF50-VIS-NIR	50 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
QBIF200-VIS-NIR	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
QBIF200-VIS-BX	200 µm	—	2 m	不锈钢 BX	8	4
QBIF400-VIS-NIR	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
QBIF400-VIS-BX	400 µm	—	2 m	不锈钢 BX	16	8
QBIF600-VIS-NIR	600 µm	聚酰亚胺	2 m	硅胶编织线圈	24	12
QBIF600-VIS-BX	600 µm	—	2 m	不锈钢 BX	24	12

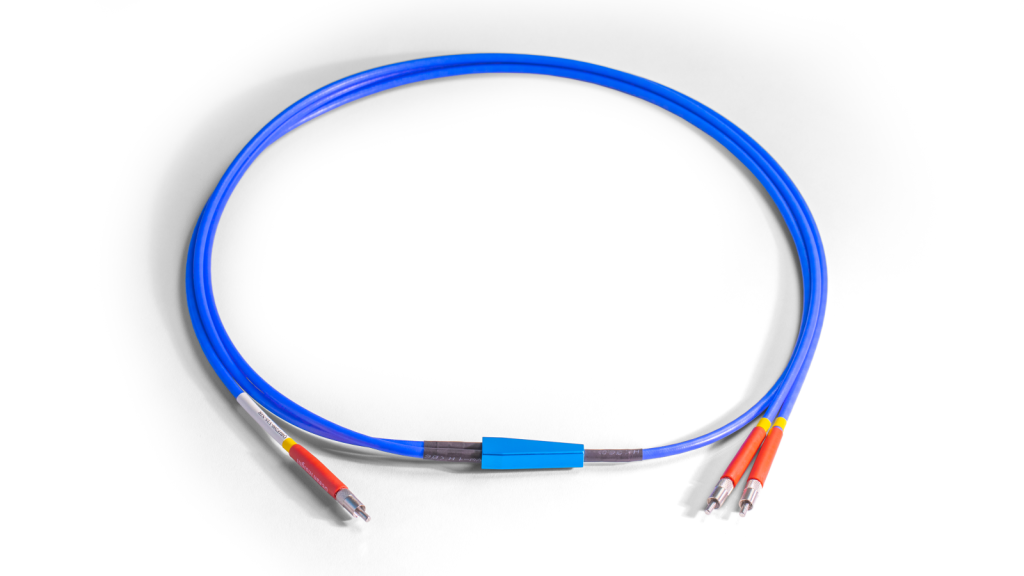

混合式 BIF 分叉光纤

混合式 BIF 为优质级 Y 型分叉光纤组件，单根组件即可同时覆盖紫外-可见（300–1100 nm）和可见-近红外（400–2100 nm）两个波段，专为将单一光源光信号均衡分配或同步传输至两台不同波长范围光谱仪而设计。

型号	波长范围	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
QBIF200-MIXED	300–1100 / 400–2100 nm	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
QBIF400-MIXED	300–1100 / 400–2100 nm	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
QBIF400-MIXED-SR	200–1100 / 400–2100 nm	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8

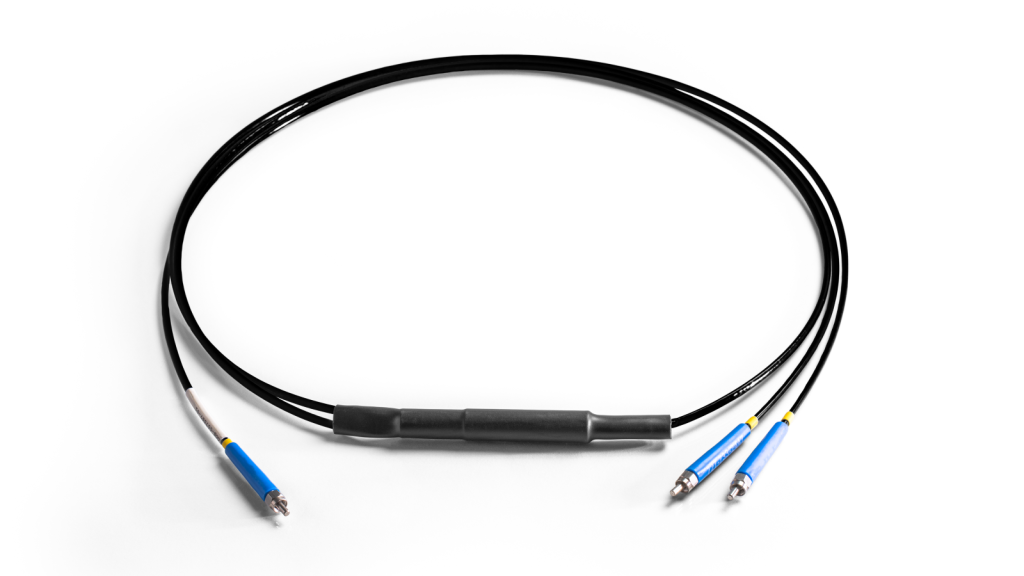

Splitter 分叉光纤

Splitter 分叉光纤由三根光纤组成——一端的两根光纤将光汇集到公共端的第三根光纤中，可精确控制分光比例。传输效率低于 BIF 分叉光纤，但在双通道光谱分析、参考/样品对比、降低串扰与背反射等高灵敏度应用中优势显著。

型号	波长范围	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
SPLIT200-UV-VIS	300–1100 nm	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
SPLIT400-UV-VIS	300–1100 nm	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
SPLIT600-UV-VIS	300–1100 nm	600 µm	聚酰亚胺	2 m	硅胶编织线圈	24	12
SPLIT200-VIS-NIR	400–2100 nm	200 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4
SPLIT400-VIS-NIR	400–2100 nm	400 µm	聚酰亚胺	2 m	硅胶编织线圈	16	8
SPLIT600-VIS-NIR	400–2100 nm	600 µm	聚酰亚胺	2 m	硅胶编织线圈	24	12

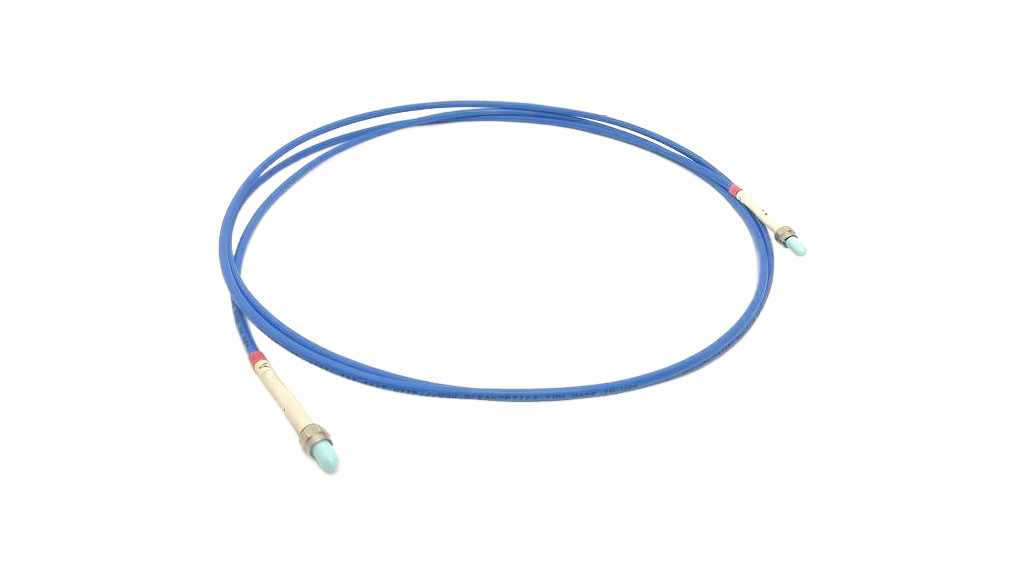

带定位键的 SMA 光纤

带定位键的 SMA 光纤具有精密加工的定位凹槽，确保光纤始终保持一致对准，实现可重复的耦合性能。每个光纤组件都有颜色编码，便于识别纤芯直径和最佳波长范围。

部件编号	波长范围	纤芯直径	缓冲涂层	可选长度	护套	LTBR (cm)	STBR (cm)
PL100-2-UV-VIS	300–1100 nm	100 µm ± 3 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
PL100-2-VIS-NIR	400–2100 nm	100 µm ± 3 µm	聚酰亚胺	2 m	硅胶编织线圈	4	2
PL200-2-MIXED	300–1100 和 400–2100 nm	200 µm ± 4 µm	聚酰亚胺	2 m	硅胶编织线圈	8	4

典型应用场景

紫外测量与抗老化：荧光激发、深紫外 LED 测量、UV 光刻监测、等离子体诊断等深紫外波段应用（SR/XSR 系列）。

宽波段光谱测量：紫外-可见与可见-近红外透射、吸收与反射测量（QP 系列）。

多通道同步检测：单一光源光信号均衡分配，或同一采样点信号同步传输至两台光谱仪（BIF 分叉光纤）；双通道光谱分析与参考/样品对比（Splitter 分叉光纤）。

激光器与窄光谱范围应用：单模光纤作为高相干性、低模式噪声系统的传输链路；实验室与野外勘测、工业检测等恶劣环境应用（全系列）。

型号与订购信息

紫外-可见光纤跳线

QP50-2-UV-VISQP50-2-UV-BXQP100-2-UV-VISQP100-2-UV-BXQP200-2-UV-VISQP200-2-UV-BXQP400-1-UV-VISQP400-2-UV-VISQP400-2-UV-BXQP600-025-UVQP600-025-UV-BXQP600-1-UV-VISQP600-2-UV-VISQP600-2-UV-BXQP1000-2-UV-VISQP1000-2-UV-BX

可见-近红外光纤跳线

QP50-2-VIS-NIRQP50-2-VIS-BXQP100-2-VIS-NIRQP100-2-VIS-BXQP200-2-VIS-NIRQP200-2-VIS-BXQP400-1-VIS-NIRQP400-2-VIS-NIRQP400-2-VIS-BXQP600-025-VIS-NIRQP600-025-VIS-BXQP600-1-VIS-NIRQP600-2-VIS-NIRQP600-2-VIS-BXQP1000-2-VIS-NIRQP1000-2-VIS-BX

单模光纤

P8-2-SMAQP8-2-SMAQP8-2-SMA-BX

SR 抗紫外老化光纤

QP200-2-SR-BXQP300-1-SRQP300-1-SR-BXQP400-025-SRQP400-025-SR-BXQP400-2-SRQP400-2-SR-BXQP600-025-SRQP600-025-SR-BXQP600-1-SRQP600-1-SR-BXQP600-2-SRQP600-2-SR-BXQP1000-2-SR

XSR 深紫外光纤

QP115-025-XSRQP115-1-XSRQP115-2-XSRQP230-025-XSRQP230-1-XSRQP230-2-XSRQP450-025-XSRQP450-1-XSRQP450-2-XSRQP600-025-XSRQP600-1-XSRQP600-2-XSR

紫外-可见 BIF 分叉光纤

QBIF50-UV-VISQBIF200-UV-VISQBIF400-UV-VISQBIF600-UV-VISQBIF600-UV-BX

可见-近红外 BIF 分叉光纤

QBIF50-VIS-NIRQBIF200-VIS-NIRQBIF200-VIS-BXQBIF400-VIS-NIRQBIF400-VIS-BXQBIF600-VIS-NIRQBIF600-VIS-BX

混合式 BIF 分叉光纤

QBIF200-MIXEDQBIF400-MIXEDQBIF400-MIXED-SR

Splitter 分叉光纤

SPLIT200-UV-VISSPLIT400-UV-VISSPLIT600-UV-VISSPLIT200-VIS-NIRSPLIT400-VIS-NIRSPLIT600-VIS-NIR

带定位键的 SMA 光纤

PL100-2-UV-VISPL100-2-VIS-NIRPL200-2-MIXED
